紫外辐照计工作原理，从核心元件到精准测量的全过程

紫外辐照计作为紫外线监测的关键工具，其工作原理直接影响测量精度。本文深入解析光电传感器、信号处理系统及校准技术的协同机制，揭示其如何实现从紫外光到数值的精准转换。

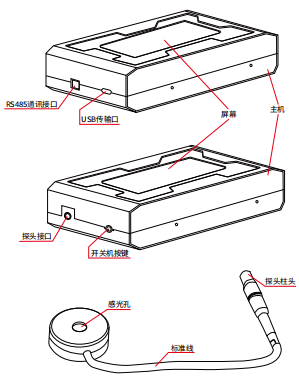

一、核心组件协同作用原理

紫外辐照计通过三大模块的精密配合完成检测：

光电传感器‌

硅光电二极管‌：响应UVA（320-400nm）波段，通过光生伏特效应产生电流，灵敏度达0.1μA/(μW/cm²)‌

荧光传感器‌：专用于UVB（280-315nm）检测，紫外线激发荧光物质发光，经光电倍增管放大信号‌

滤光片组‌：通过多层镀膜技术阻隔可见光与红外线干扰，透光率误差＜±3%‌

信号处理单元‌

电流-电压转换电路将pA级电流放大至可测量范围，信噪比＞60dB‌

温度补偿模块（-20℃~50℃）消除半导体器件的温漂影响，误差补偿率＞95%‌

显示与存储系统‌

液晶屏实时显示辐射强度，分辨率达0.01μW/cm²

蓝牙模块实现数据同步，支持连续72小时记录（采样间隔1秒）‌

紫外线测量过程流程图

二、关键技术创新解析

多波段分离检测技术‌

采用分光棱镜将紫外线按波长分离，UVA/B/C独立通道同步测量，波长偏差＜±2nm‌

典型应用：防晒霜SPF值测试需同时监测UVA穿透率与UVB反射率

动态量程切换机制‌

自动增益控制（AGC）电路根据输入信号强度切换量程，量程跨度达0.1μW/cm²~200mW/cm²‌

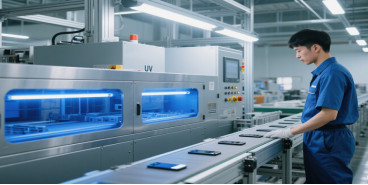

工业UV固化监测中，可在0.1秒内从低强度模式切换至高压测量状态

余弦响应校正‌

半球形石英扩散器修正入射角度影响，在0°~60°倾斜时测量误差＜5%‌

环境监测场景下，确保阴天漫反射紫外线的准确捕获

三、工作原理与场景关联性

案例说明‌：

医院消毒室‌：通过检测UV-C波段（200-280nm）辐照强度，确保＞70μW/cm²的灭菌阈值‌

汽车玻璃工厂‌：测量夹层玻璃对UVA的阻隔率，验证防晒性能是否符合＞99%的标准

四、操作原理与维护要点

校准规范‌

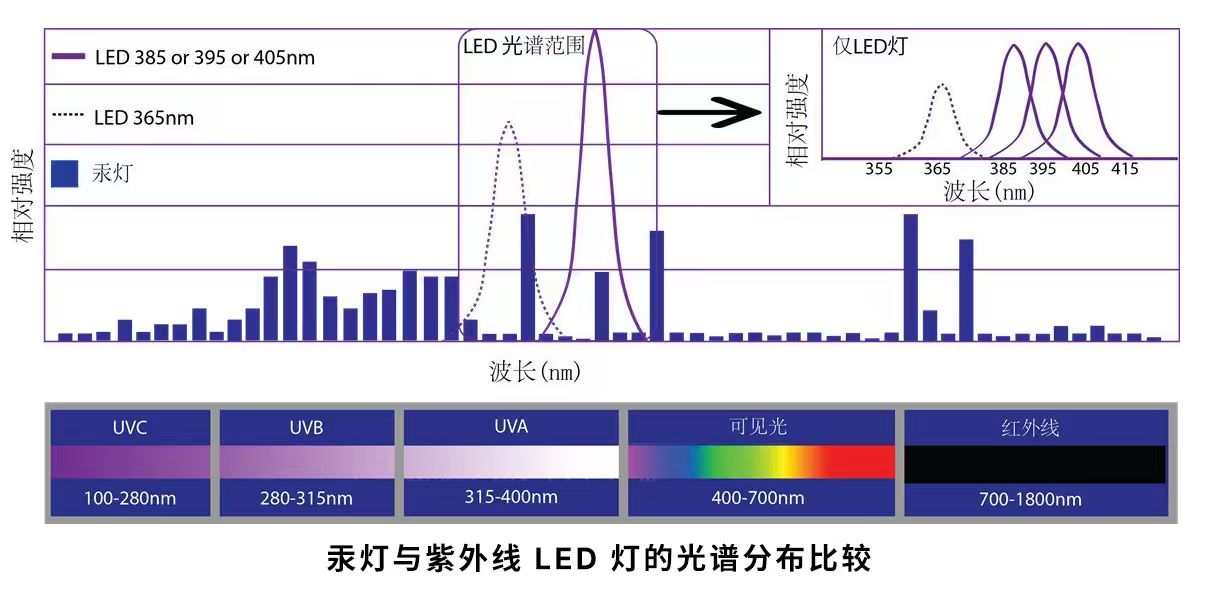

每6个月需用标准汞灯（特征谱线365nm/254nm）进行波长校准‌

现场校准需控制环境照度＜50lux，湿度＜70%RH

故障排查逻辑‌

读数漂移‌：检查传感器窗口污染或滤光片老化

无信号输出‌：测试供电电压是否稳定（典型值3.3V±5%）

探头保护策略‌

避免接触有机溶剂（如丙酮）导致石英窗腐蚀

存储时需遮盖传感器，防止强光导致光电元件疲劳

五、技术发展趋势

智能化升级‌

集成AI算法实现光谱自动识别（如区分阳光与人工光源紫外线）

云平台数据比对功能，实时评估设备老化程度

微型化设计‌

MEMS传感器将体积缩小至硬币大小，功耗降低80%‌

穿戴式紫外监测设备，实时提示紫外线暴露剂量

多参数融合‌

同步监测紫外线强度、光谱分布与环境温湿度

建立紫外线衰减模型，预测材料耐候寿命

掌握紫外辐照计的工作原理，不仅能提升医疗灭菌、工业生产的质量控制水平，更是应对气候变化下紫外线强度异常的重要技术手段。选择符合ISO/IEC 17025校准标准的设备，可确保测量数据的科学性与权威性。
