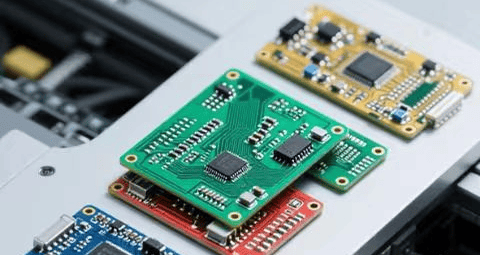

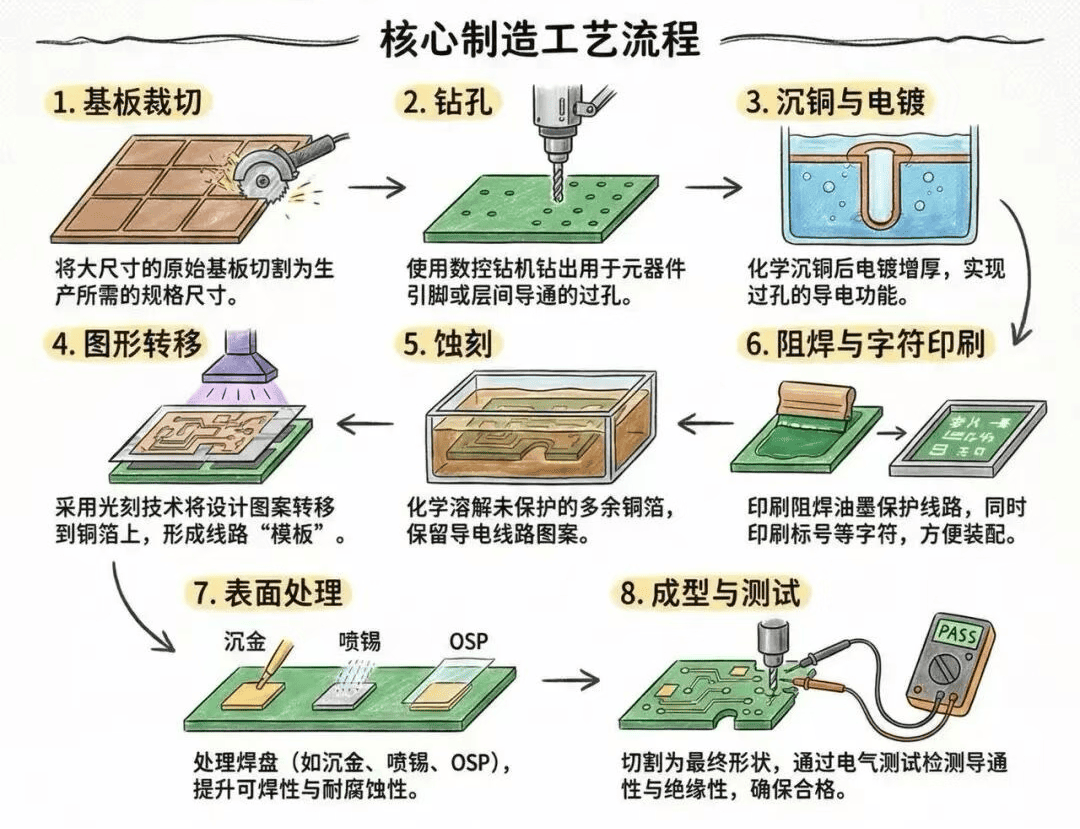

在PCB制造中，阻焊油墨被涂覆于线路板表面，形成一层致密的保护膜，用以防止电路腐蚀、焊接短路及机械损伤，是决定电路板可靠性的关键一环。在阻焊层的UV固化环节中，边缘固化不足是一个隐蔽但破坏力强的问题。

如何量化地排查和解决边缘固化不足？答案在于——UV能量记录仪。

边缘固化不足的成因

不同位置的UV光强天生就不均衡。PCB固化设备中，UV光源通常安装在设备中央，灯管两端的输出强度通常弱于中间。而板子在传送带上运行时，其中心区域恰好正对光源最强的区域，边缘区域则处于相对较弱的光照范围内。

油墨本身也会吸收紫外线。研究表明，UV光在透过阻焊油墨层时会被油墨组分逐步吸收，表层与底层接收的能量存在显著差异——表层固化较强，底层则可能固化不足。若油墨厚度偏大，或油墨颜色较深，这种能量衰减会更加严重。阻焊层在15–30μm厚度范围内，较厚的膜层通常需要更高的能量才能确保底层充分固化。

反射罩的清洁度和聚焦精度直接影响光路的均匀性——反射罩积尘、变形或聚焦位置偏差，都会导致特定区域光照不足。

当前国内PCB行业在阻焊油墨固化中普遍设定能量范围为1500–1800mJ/cm²。但如果板子边缘实际只接收到1000mJ/cm²，而中间区域的能量为1800mJ/cm²——中间固化完全，边缘却远未达标。当这样的板子进入显影工序时，边缘区域因固化不充分，油墨耐化学性差，在显影药水冲击下容易发生分层脱落甚至整片剥离，造成边缘防焊桥断裂。

为什么需要UV能量记录仪？

过去，许多PCB工厂依赖曝光机上自带的能量监测系统，但这类系统通常只监测光源自身的输出，而非到达板面特定位置的实际能量。真正决定固化质量的，是板面不同位置接收到的辐照度与累积能量

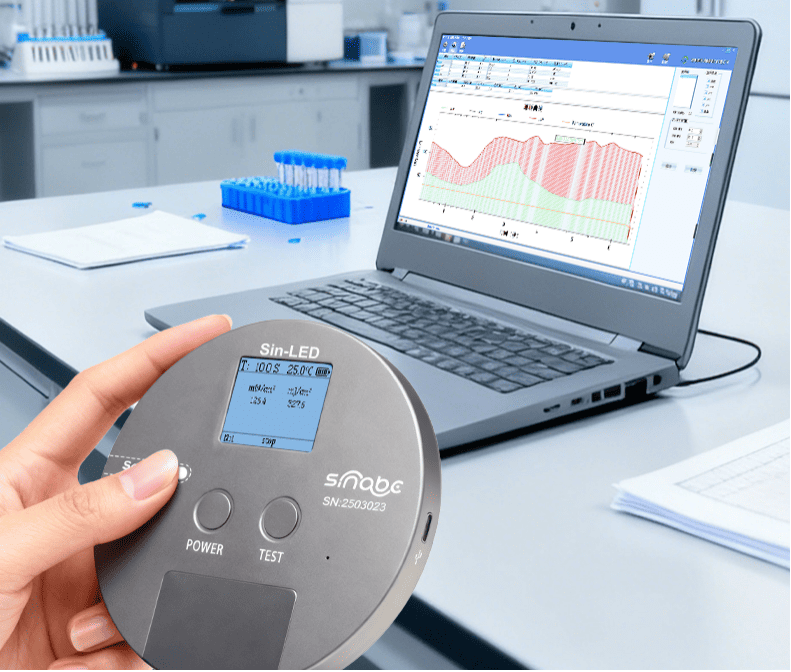

UV能量记录仪的核心价值在于模拟产品通过固化设备的过程。将记录仪放置在PCB板通过固化炉时的实际位置上，与产品一同进入固化炉，仪器会实时记录整个固化周期内的辐照度和累积能量密度。

在PCB行业实践中，UV能量计已被广泛应用于PCB曝光工序的能量验证——将能量计放入曝光机内，跟随PCB板一起通过曝光区域，记录峰值强度和总能量（mJ/cm²），验证是否符合油墨厂商推荐的固化窗口，这是排查边缘固化不足的核心方法所在。

边缘固化不足排查五步法

基于UV能量记录仪的排查方案，可以按照“测量→识别→分析→验证→固化”的逻辑分五步实施。

第一步：多点布阵，测量能量分布。

在一块报废PCB板上的不同位置——中心区域、边缘区域、前后端——分别放置多个UV能量记录仪，跟随正常生产流程通过固化炉。记录仪采集到的数据会自动保存在仪器内部，之后通过USB导出进行分析。使用UV能量记录仪进行多点测试，是检测设备固化均匀性的有效手段。

第二步：数据对比，识别边缘不足。

将所有位置测得的总能量值（mJ/cm²）进行横向对比。例如：中心区域测量值为1800mJ/cm²，左边缘为1250mJ/cm²，右边缘仅为980mJ/cm²。数据上的巨大差异直接指明了边缘固化不足的区域和幅度。另外，记录仪同时记录峰值辐照度（mW/cm²），对比不同位置的光强峰值是否有明显差异。

第三步：关联工艺参数，锁定根本原因。

将能量数据与设备状态进行关联分析：

若边缘能量普遍偏低，且左右不对称，可能因灯管老化或反射罩积尘。使用记录仪定期监测，可提前发现灯管光强衰减的趋势并指导更换。

若边缘能量在传送带两端偏低，可能因传送带速度不稳定或灯管两端输出差异。

若测量时发现板面边缘与中心的能量差异>20%，则需要检查固化机反射罩是否偏移或灯管聚焦位置是否异常。

第四步：调整参数，复测验证。

根据测量数据调整优化方案：

更换老化灯管或清洁反射罩，提高整体辐照度。

对于LED光源，可根据边缘能量数据适当增加输出功率或延长时间。

若调整后边缘能量仍不达标，可考虑增加一组辅助UV光源定向补充边缘光照。

调整完成后，再次用UV能量记录仪进行复测，确认边缘能量是否进入油墨供应商推荐的范围。

第五步：建立数据化监控体系。

将UV能量记录仪纳入日常质量管控流程，设定边缘能量的工艺控制下限，定期抽测并形成台账。当边缘能量接近下限时提前预警，避免批量质量事故发生。

实际应用案例

在实际生产中，某PCB工厂受困于阻焊油墨显影后边缘起泡的问题，成品不良率居高。工程师最初怀疑油墨批次问题，更换多种油墨后依然无效，后引入UV能量记录仪进行多点测量，发现固化炉内的UV能量分布极不均衡——板面中心区域能量值达1600mJ/cm²，而靠近传送带边缘的位置仅测得900mJ/cm²，远低于该油墨推荐的下限值1200mJ/cm²。进一步检查发现，固化炉反射罩因长期未清洁而严重积尘，边缘反射效率大幅下降。在彻底清洁反射罩并调整灯管焦距后，边缘能量回升至1350mJ/cm²，显影后起泡问题随即消失。
