在材料耐候性测试中，氙灯老化和UV老化常被并提，甚至被当作可以互相替代的选项。但两者在光源光谱、老化机理、标准体系和辐照度控制要求上的差异，会影响测试结果能否真实反映材料在实际服役环境中的寿命表现。选错方法，加速倍率再高，数据也可能失去参考价值。

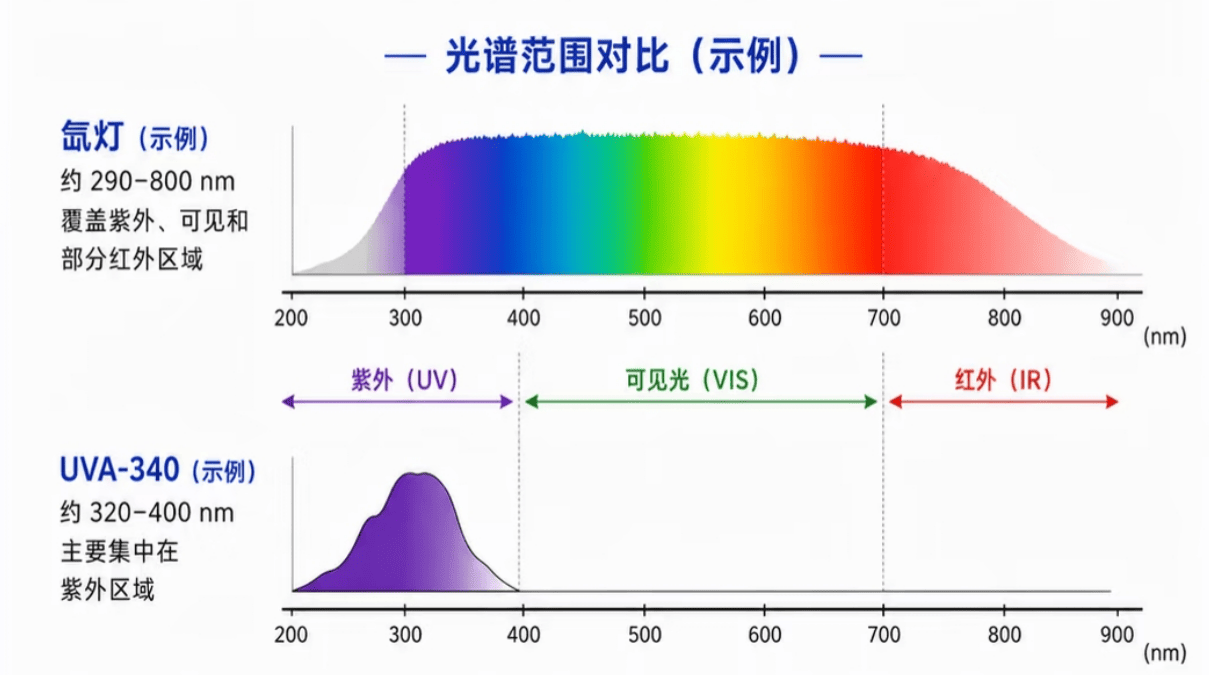

光谱范围：全光谱模拟 vs 紫外波段聚焦

氙灯老化以氙弧灯为光源，光谱覆盖紫外、可见光到红外波段，经过滤光片裁剪后，在紫外区和可见区的能量分布与太阳光高度近似。这意味着氙灯试验同时纳入了紫外光化学破坏、可见光效应和红外热效应的协同作用，模拟的是太阳光整体对材料的综合老化。

UV老化则使用荧光紫外灯管，光谱集中在紫外波段（300～400nm），基本不包含可见光和红外能量。UVA-340灯管在295～365nm区间的能量分布与太阳光短波紫外部分吻合度较高，是户外老化模拟的常用选择；UVB-313灯管含有大量低于太阳光截止波长（约295nm）的短波紫外，加速性更强，但也可能诱发户外条件下不会出现的降解模式。

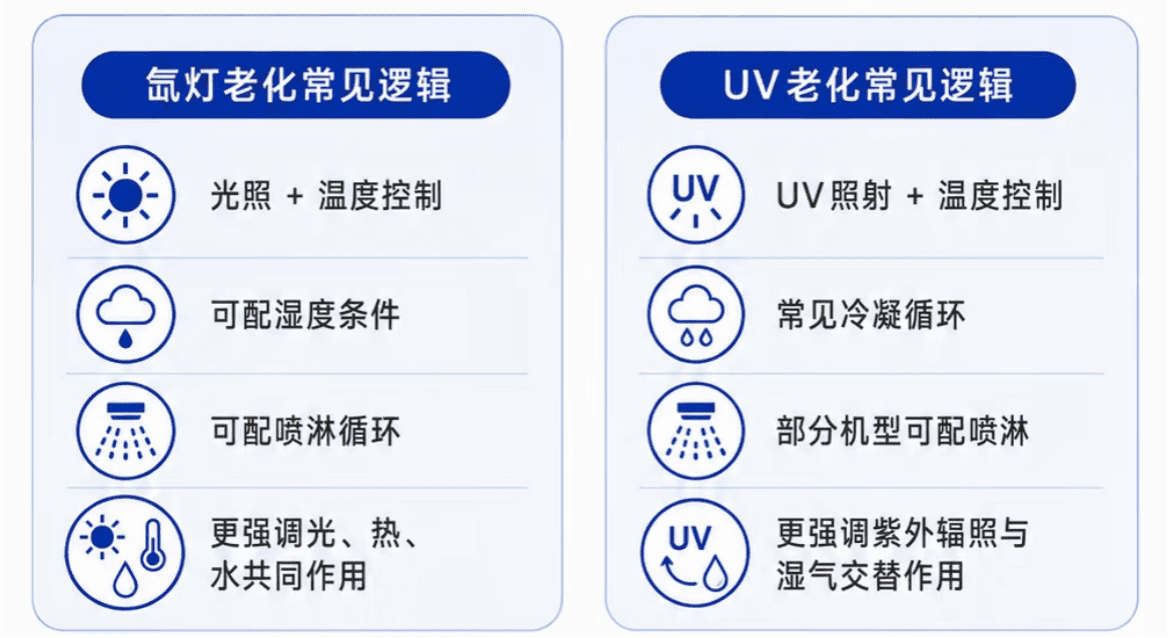

机理差异：综合老化与单一应力加速

光谱差异直接导向不同的老化机理。氙灯老化评估的是紫外、可见光、红外热以及湿度的综合破坏效应，与户外实际暴露的相关性更高。UV老化聚焦的是紫外辐射这一最主要能量来源的单一应力，配合冷凝或喷淋模拟湿度，加速倍率显著更高，但本质上是一种强化筛选而非环境复现。

由此产生的适用场景分野也很清晰：户外长期暴露产品汽车外饰、建筑涂料、户外建材等应优先考虑氙灯老化，因为需要综合老化数据来预测使用寿命。

研发阶段的配方快速筛选、室内产品或受玻璃过滤场景，UV老化凭借成本和周期优势更为合适。两者不是替代关系，而是不同决策阶段的不同工具。

辐照度：两种方法共同的锚点，氙灯的要求更刚性

无论选择哪种方法，辐照度都是试验条件可复现、可追溯的基准。但氙灯老化的辐照度控制要求更为刚性，因为它直接绑定标准合规。

以塑料材料最常用的GB/T 16422.2为例，辐照度控制点通常设在340nm，目标值范围0.35～1.20 W/m²，且要求通过辐照计实时校准，误差控制在±10%以内。420nm则常用于颜料和染料的变色评价，典型控制水平为1.20 W/m²左右。这些数值不是参考建议，而是试验报告能否被采信的前提条件。灯管老化、滤光片透过率漂移、探头光谱响应不匹配，任何一个环节的偏差都会沿辐照度读数传导到整个试验结果中。

SinABC的SinXL系列氙灯辐照计正是围绕这一刚性需求设计的。其功率量程覆盖0.01μW/cm²至2000mW/m²，能量误差±3%，分辨率0.01，能够适配氙灯从低强度到高强度的全范围输出，无需更换设备即可完成不同功率段的测量。在探头配置上，XL340探头（330～350nm，峰值340nm）和XL420探头（412～425nm，峰值420nm）分别对应氙灯老化最核心的两个单波长校准点，XL400探头则覆盖300～400nm全紫外区间，匹配连续波段平均照度的测量需求。2048次/秒的响应速度和0.1秒屏幕刷新，用于捕捉氙灯辐照度的瞬时波动；探头工作温度范围-20℃～120℃，适配氙灯装置内部的高温环境。全系探头支持CNAS可溯源校准，USB通讯与电脑软件联动可生成完整的辐照度-时间曲线，为试验合规性和审计追溯提供数据基础。

氙灯老化与UV老化的选择，本质上是模拟真实性与加速效率之间的权衡。但只要涉及氙灯老化，辐照度测量就不是一个可选项——它是标准落地的技术前提。选对光源只是第一步，把辐照度测准、测可追溯，才是数据能被信任的起点。
